بلوئر هوادهی روتس چیست؟

بلوئر روتس (Roots Blower) یا بلوئر هوادهی که به اختصار روتس بلوئر شناخته می شود، به دو صورت بلوئر هوادهی و بلوئر مکنده (وکیوم)، کاربردهای متعددی در صنایع مختلف دارد. این نوع بلوئر (روتس بلوئر) معمولا به صورت پکیج بلوئر ارائه می شود که با تجهیز بلوئر، بهترین بازدهی را در کاربردهای دمندگی و مکندگی دارد.

مشخصات فنی بلوئر روتس

بلوئر روتس یکی از انواع بلوئر هوادهی است که دارای کاربردهای متعدد در صنایع مختلف است و در برخی از صنایع نظیر آب و فاضلاب ، نفت و گاز و پتروشیمی ،صنایع غذایی و دارویی، سیمان ... دارای کارکردهای فراوانی است. مکانیزم کار در بلوئر روتس به این صورت می باشد که هوا از طریق فیلتر و سایلنسر ورودی نصب شده روی بلوئر، به داخل هواساز بلوئر (Air End) مکیده می شود و پس از متراکم شدن از سایلنسر خروجی بلوئر خارج شده و وارد لوله خروجی و لوله های انتقال می شود، فشار تولیدی در اکثر بلوئر ها بین ۵۰ تا ۱۰۰۰ میلی بار در حالت دمنده که فشار مثبت نیز نامیده می شود، منفی 50 تا منفی ۵۰۰ میلی بار در حالت مکش که فشار منفی هم نامیده می شود خواهد بود و دبی تولیدی توسط بلوئر روتس 24 تا 20400 مترمکعب بر ساعت بوده که در محدوده گسترده ای از نیاز ها را در صنایع مختلف پاسخ می دهد.

فشار و دبی تولیدی توسط روتس بلوئر براساس مدل واحد هواساز یا ایراند ، توان و دور الکتروموتور و تغییر قطر پولی های الکتروموتور و ایراند در محدوده وسیعی قابلیت تامین و تنظیم دارد و با توجه به ظرفیت مورد نیاز و طبق نمودارها و مشخصه های فشار و دبی مورد نیاز را از پکیچ روتس بلوئر دریافت کنیم واحد هواساز بلوئر شامل چند قسمت اصلی می باشد که هر کدام وظیفه مهمی در عملکرد هوادهی بلوئر دارند.

Blower stage

• Triple-lobed blower with integrated pulsation reduction

• Housing: cylinder (with two integrated, pressure-side pre-inlet channels to reduce noise through pulsation reduction), wheel well, housing lid, and side plates

• Made of EN-GJL-200

• Ribbed surface

Rotors

Models GM 3 S to GM 80 L:

• Rotors and shafts drop forged from C45N

Models GM 90 S and GM 30 L:

• Rotors and shaft drop forged from EN-GJS-500-7

Models GM 150 S to GM 240 S:

• Rotors made of EN-GJS-400-18-LT, shafts of C45N

Drive type

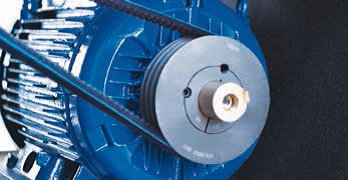

• Overhung via narrow V-belt.

• Direct drive

Cooling

• Convection cooling

Lubrication

• Oil bath for bearings and timing gears Oil-free conveyance

• Oil-free operation per ISO 8573-1 Class 0 is guaranteed by using proven piston ring labyrinth seals combined with neutral chambers (open to the atmosphere)

Timing gears

• Made of case-hardening steel, hardened and ground, with helical gears

• Attached to the shaft via taper interference fit

• Extremely smooth running, very long operational life

قسمت دمنده         Blower Stage
روتورهای سه پره با مکانیزم کاهش پالس یکپارچه
محفظه تراکم: سیلندر، چاه چرخ ، درب مسکن و صفحه های جانبی
روتورها
نوع انتقال نیرو
خنک کننده
روغن کاری
بدون روغن
چرخ دنده های زمان بندی

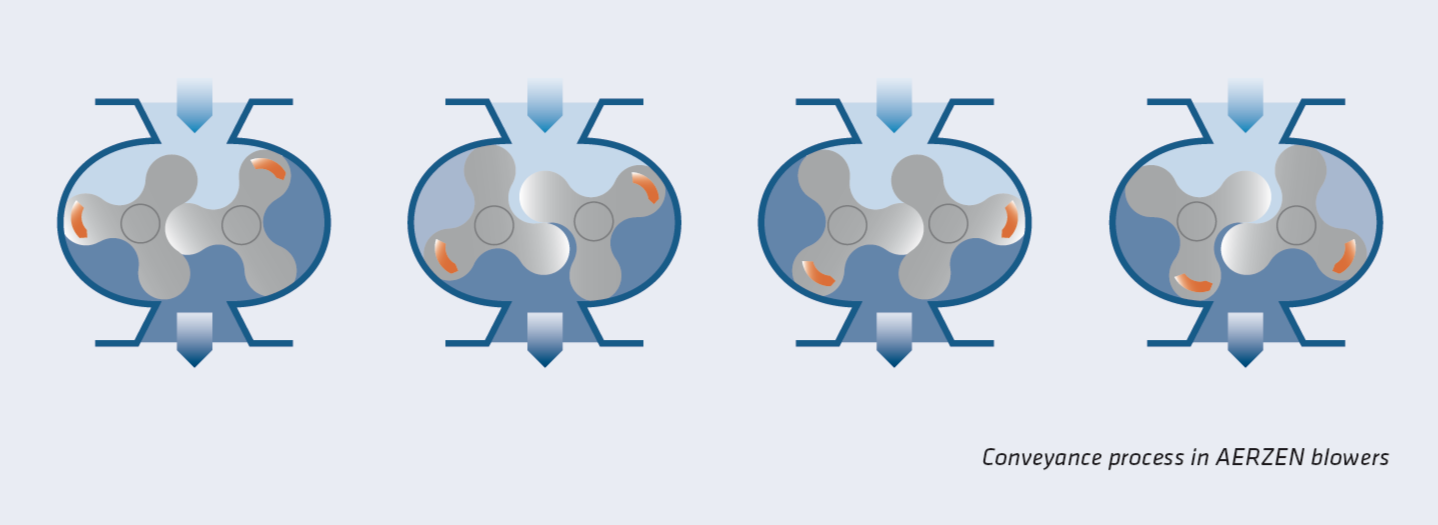

این قسمت ها عبارت است از دو محفظه بیرینگ و روغن کاری در دو طرف ایرند بلوئر، محفظه اصلی و روتور های داخل محفظه، مکانیزم اصلی بلوئر به این صورت می باشد که شافت بلوئر که به گیربکس بلوئر متصل شده است به صورت پولی تسمه به الکتروموتور کوپل شده به شاسی اتصال پیدا کرده است، با روشن کردن الکتروموتور شافت بلوئر به چرخش درمی آید و توسط چرخدنده های گیربکس بلوئر روتور های داخل پوسه بلوئر می چرخند و هوا را از ورودی دستگاه توسط سایلنسر ورودی مکیده می شود و با فشار از خروجی دستگاه توسط سایلنسر خروجی بلوئر وارد سیستم مورد نظر می شود.

دور کارکرد بلوئرهای جابجایی مثبت در مدل های مختلف تفاوت دارد، بلوئر های اروپایی مانندKUBICEK   و Aerzen  و Robuschi  و MaproAir و Pedro Gil، غیره دارای تکنولوژی منحصر به فردی می باشند که توانایی کارکرد در دور های بالا 1500 الی 4800 دور در دقیقه را دارا می باشند و بلوئر های تایوانی مانند Longtech ،Greatech ،Trundean ،Showfou  و غیره بدلیل ضعف در طراحی و ساخت در دور های پایین تر کار می کنند الکتروموتور هایی که برای بلوئر انتخاب می کنند بستگی به میزان دبی واختلاف فشار مورد نیاز مصرف کننده دارد هر چقدر فشار بیشتری نیاز داشته باشید توان الکتروموتور مصرفی بالاتر می باشد.

بلوئر روتس از چه قسمت هایی تشکیل شده؟

1. پوسته واحد هواساز بلوئر
2. سایلنسر ورودی و خروجی
3. روتورهای بلوئر
4. گیربکس
5. سیلندر و سرسیلندر بلوئر
6. بیرینگ ها
7. شافت

بلوئر هوادهی روتس چه مزایایی دارد؟

1. راندمان بسیار زیاد نسبت به سایر ابزارهای هوادهی
2. تزریق هوای فشرده خشک و بدون روغن
3. تعمیر، نگهداری و سرویس آسان
4. توان کارکرد در شرایط کاری سخت
5. تامین فشار و دبی قابل ملاحظه
6. قابلیت کوپله به دو صورت مستقیم و فولی تسمه

روتس بلوئر چه کاربردهایی دارد؟

1. سیستم های نقل و انتقال مواد
2. تعویض هوای معدن ها و فضاهای مشابه
3. صنایع کاشی و سرامیک
4. صنعت سیمان
5. صنایع بسته بندی
6. صنایع خودروسازی
7. تصفیه خانه های فاضلاب
8. صنایع ماشین سازی
9. صنایع پرورش آبزیان

یکی از مهم ترین و شاخص ترین کاربردهای بلوئر هوادهی روتس در پکیج های تصفیه خانه فاضلاب است. با توجه به راندمان و قدرت کاری به مراتب بالاتر روتس بلوئر نسبت به سایر هواده ها ، استفاده از این بلوئر از همه لحاظ به صرفه تر است. همچنین هوادهی در استخر های تصفیه آب بسیار اهمیت دارد و با هوادهی به استخرهای تصفیه فاضلاب زمان مراحل اکسیداسیون آب بسیار کوتاه تر می شود.

از کاربردهای قابل توجه دیگر روتس بلوئر می توان به کاربرد در صنایع تولید سیمان استفاده کرد. با توجه به حساسیت بسیار بالا و نیاز به قدرت مناسب در برخی مراحل تولید سیمان، بلوئر روتس یکی از بهترین انتخاب هاست. در دو مرحله تامین کوره و انتقال پنوماتیکی مواد، روتس بلوئرهای قدرتمند نقش کلیدی ایفا کرده و جلوی هرگونه هدر رفت مواد را می گیرند.
